🏠 家庭组网方案：极客实用主义版

1. 核心设计思想

• 中心外置： 弱电箱仅作为“中转站”，将路由器的“大脑”置于客房桌面，方便操作与散热。
• 物理双路： 客房与弱电箱之间通过​双线回传，解决光猫拨号与全屋交换的逻辑闭环。
• 先基后备： 装修时一次性把最难换的“线”和“交换机”买到位，路由器暂时沿用旧设备。

---

2. 空间布局与逻辑拓扑

位置	设备部署	功能描述
弱电箱	光猫（桥接模式）+2.5G 交换机	全屋流量的“大动脉枢纽”。
客房(核心)	主路由/拨号	负责全屋拨号、DHCP、防火墙及游戏加速。
主卧	旧路由/备用 AP	负责休息区无线覆盖（可设独立 SSID 手动切换最好是MESH组网）。
其他房间	墙面网口面板	电视、游戏机、PC 物理直连。

---

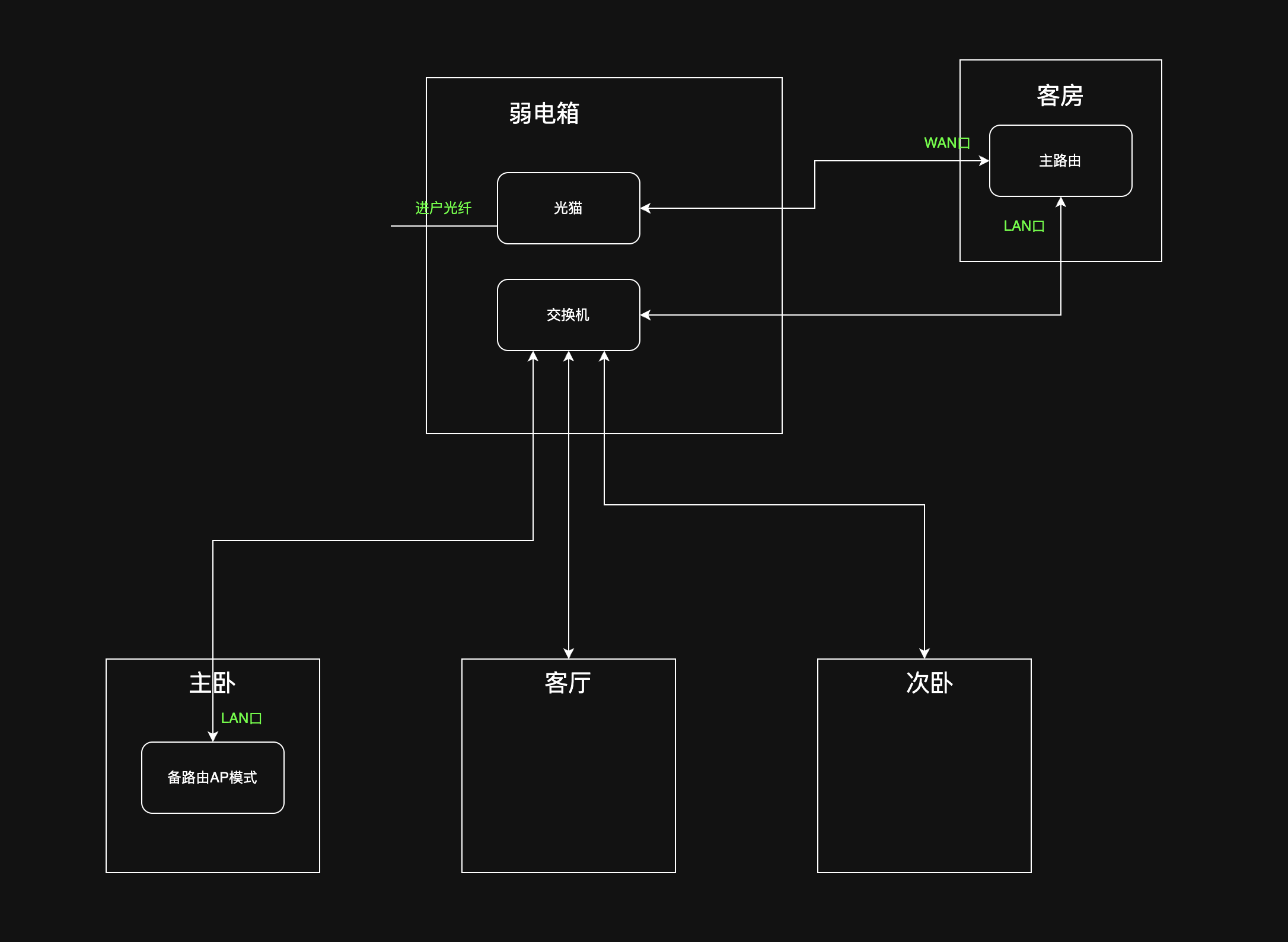

3. 物理链路连接图（施工重点）

1. 互联网输入： 光猫 (千兆口) $\rightarrow$ 客房线 A $\rightarrow$ 主路由（WAN口)。
2. 满血回传： 主路由(LAN口) $\rightarrow$ 客房线 B $\rightarrow$ 2.5G 交换机。
3. 全屋分发： 交换机 $\rightarrow$ 各房间预埋线（客厅、主卧、次卧） $\rightarrow$ 终端设备。
4. 第二路由作为AP：可根据实际情况调整部署位置力求全屋无线网覆盖。

---

4. 硬件采购清单（总预算约 ¥1000 内）

类别	推荐规格	建议品牌	备注
网线	CAT6A (超六类) 非屏蔽	大唐、普天、海康	必须是无氧铜，拒绝铜包铝。
交换机	5口 2.5G 网络交换机	中兴、TP-LINK、水星	选全金属外壳，利于弱电箱散热。
弱电箱	400x500 带风扇规格	任意正品	必须带温控风扇和 PDU 专用插排。
面板模块	超六类屏蔽/非屏蔽模块	施耐德、公牛	建议买空面板+独立模块，方便维护。

---

5. 施工避坑指南（写给电工）

• 管径要求： 客房至弱电箱主干道使用 ​25mm (或20mm) PVC 管。
• 拉线工艺： 严禁 90 度死弯，必须走​大弧度“月亮弯” 。
• 强弱电分离： 网线管与电线管保持至少 20cm 间距，交叉处包裹锡纸。
• 底盒预留： 客房核心位使用 ​60mm 加深底盒，预留两根网线，长度建议留出 20cm 余量。

---

6. 未来升级路径（无痛迁移）

这套方案最优雅的地方在于，当你未来手头宽裕想升级时：

• 升级 WiFi 7： 仅需在客房拔下小米，插上​中兴 BE5100 Pro+ 。
• 升级万兆： 弱电箱更换万兆交换机，线材无需更换（超六类短距离支持 10G）。
• 解决信号死角： 在信号弱的房间墙面网口接入新的 AP，实现全屋覆盖。
